Как собрать аккумуляторный триммер газонокосилку с ножом или диском — Пошагово

Сегодня получил новую газонокосилку. Вариант без лески - с ножом или диском. Пошагово с фото показываю процесс сборки. Здесь у меня модель триммера DEKO DKTR12, 2*2.0Ач, у других моделей могут отличаться детали в области ручки и аккумулятора, но основной принцип тот же.

Прежде чем собирать или разбирать газонокосилку, в обязательном порядке нужно отключить питание - отсоединить аккумуляторную батарею

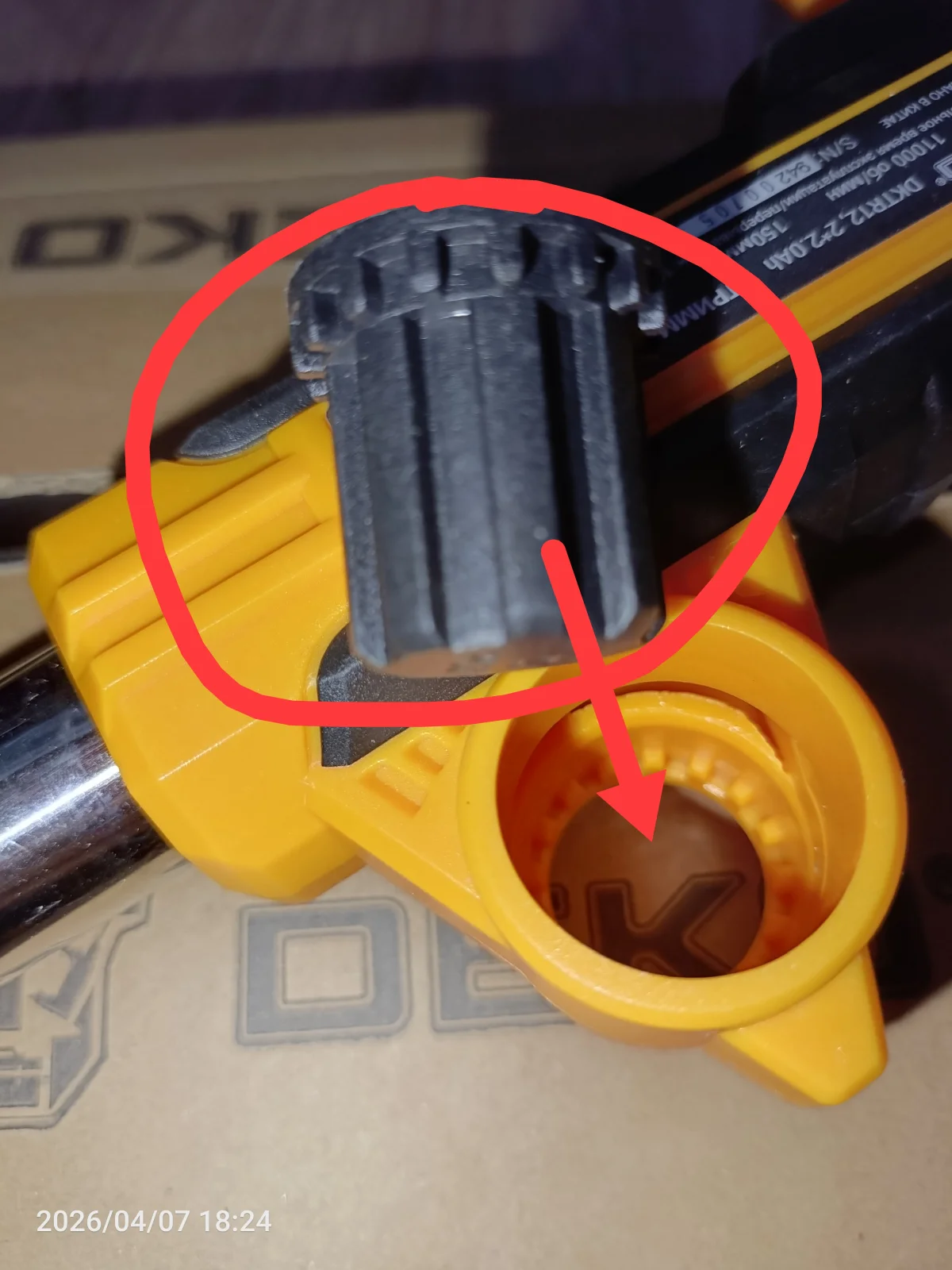

Сначала собираем и прикрепляем ручку. Кнопку с зубьями положил в разъем который имеет совместимые пазы

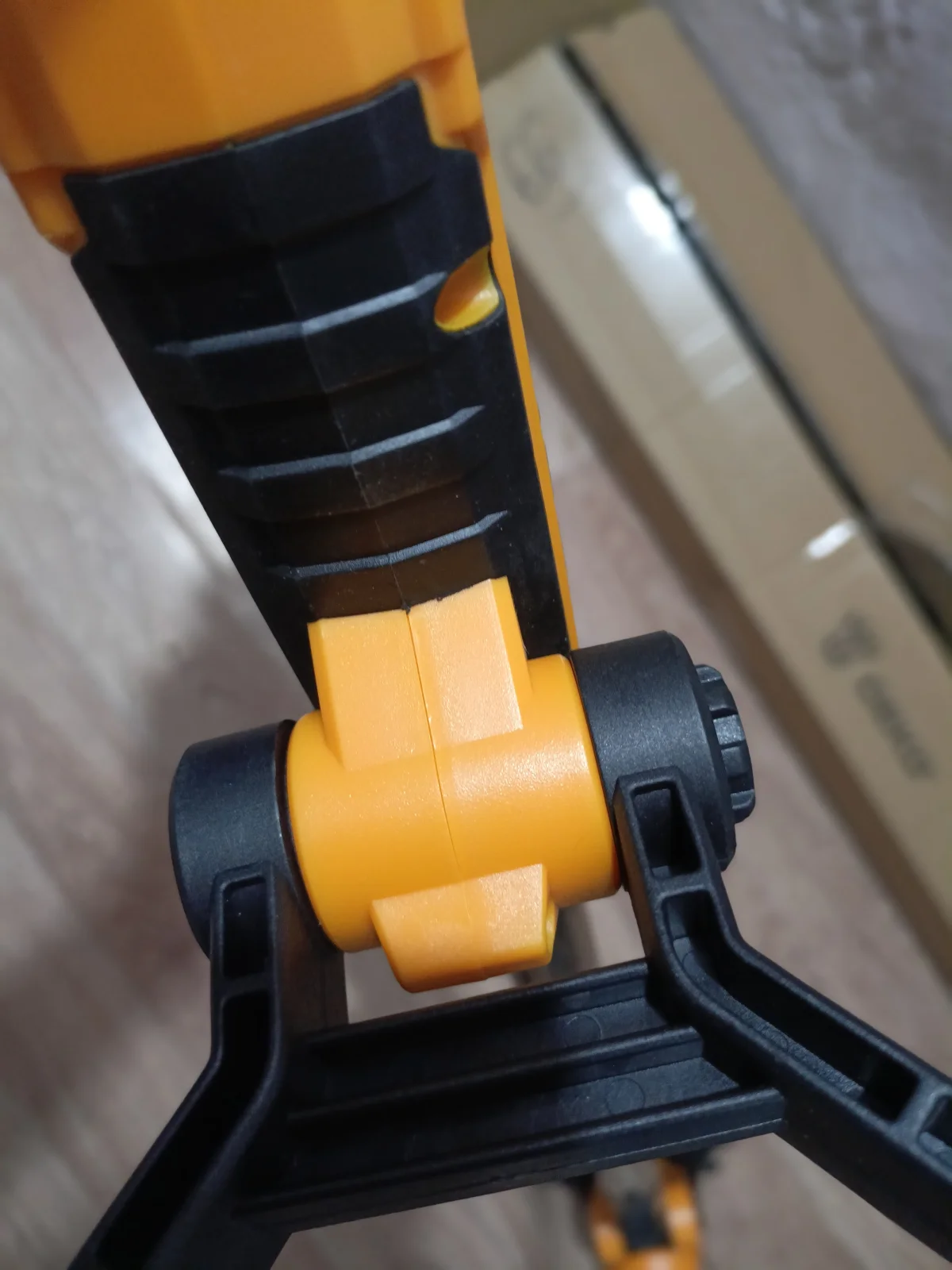

Надел ручку на крепление для нее

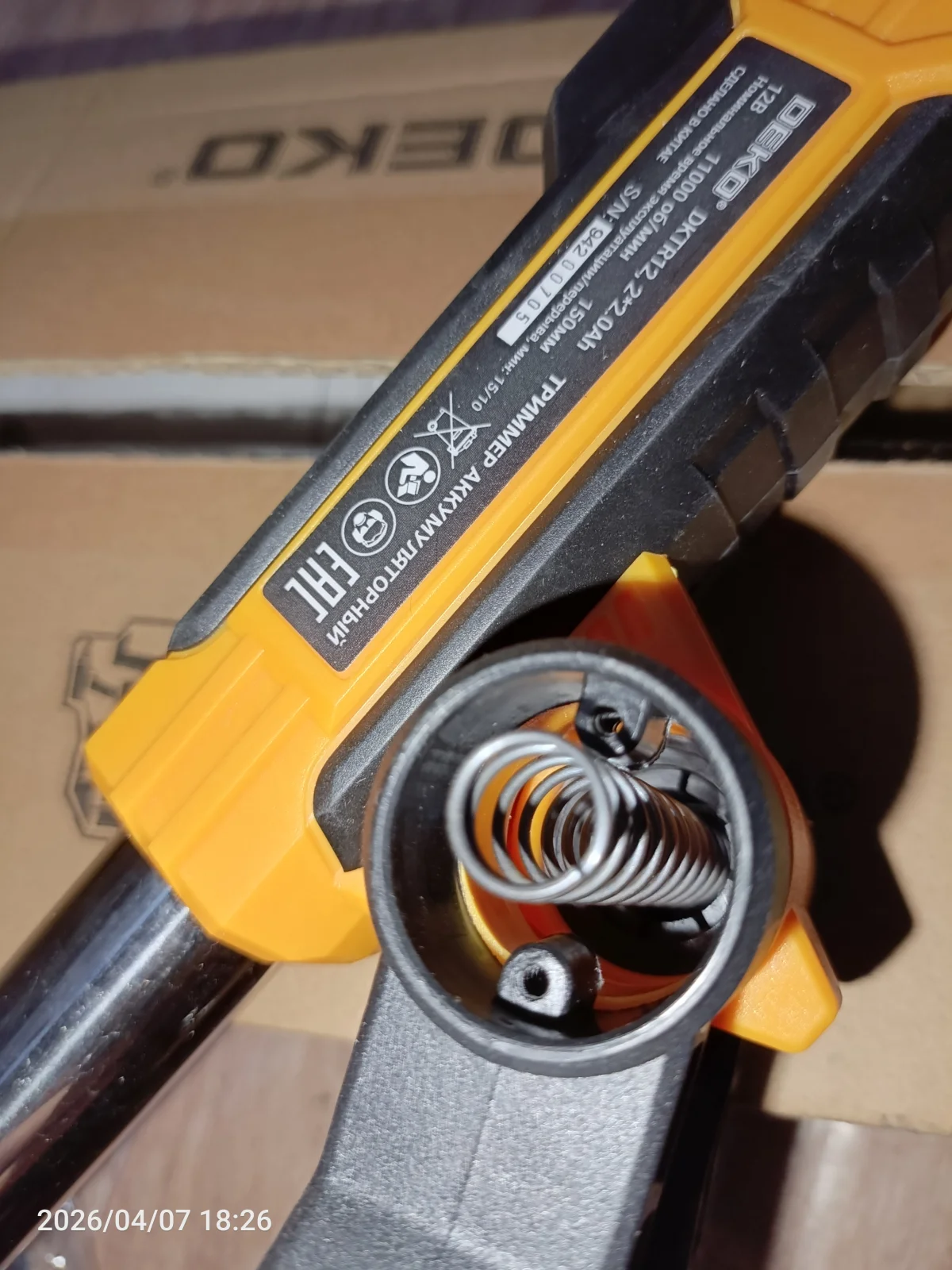

В отверстие с другой стороны от зубчатой кнопки вставил пружину

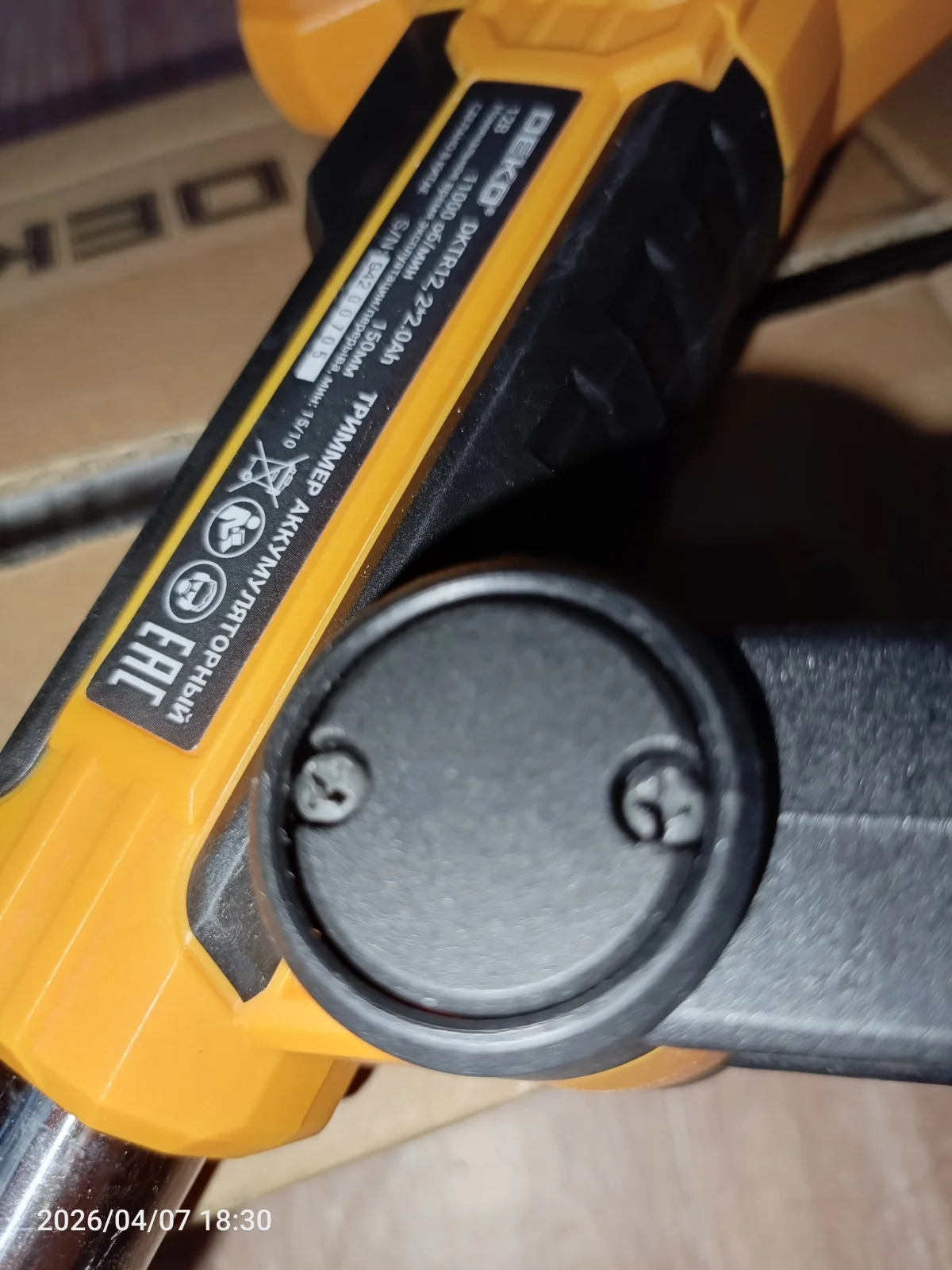

Надел колпачок с отверстиями и зафиксировал с помощью двух шурупов, которые есть в комплекте. Если у вас ручка другого типа, без кнопки, с одним резьбовым стержнем, просто наденьте ручку и закрепите фиксатор.

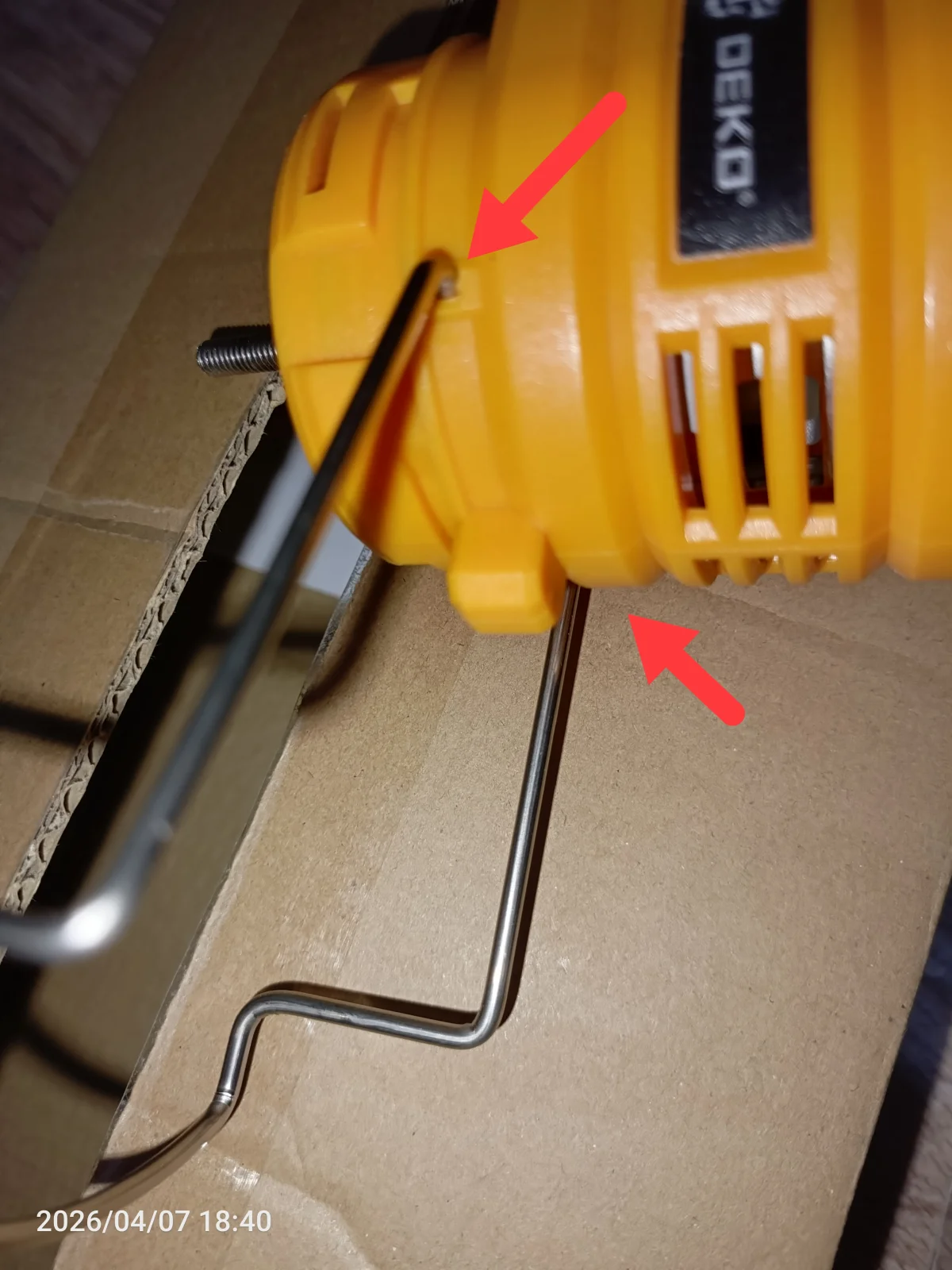

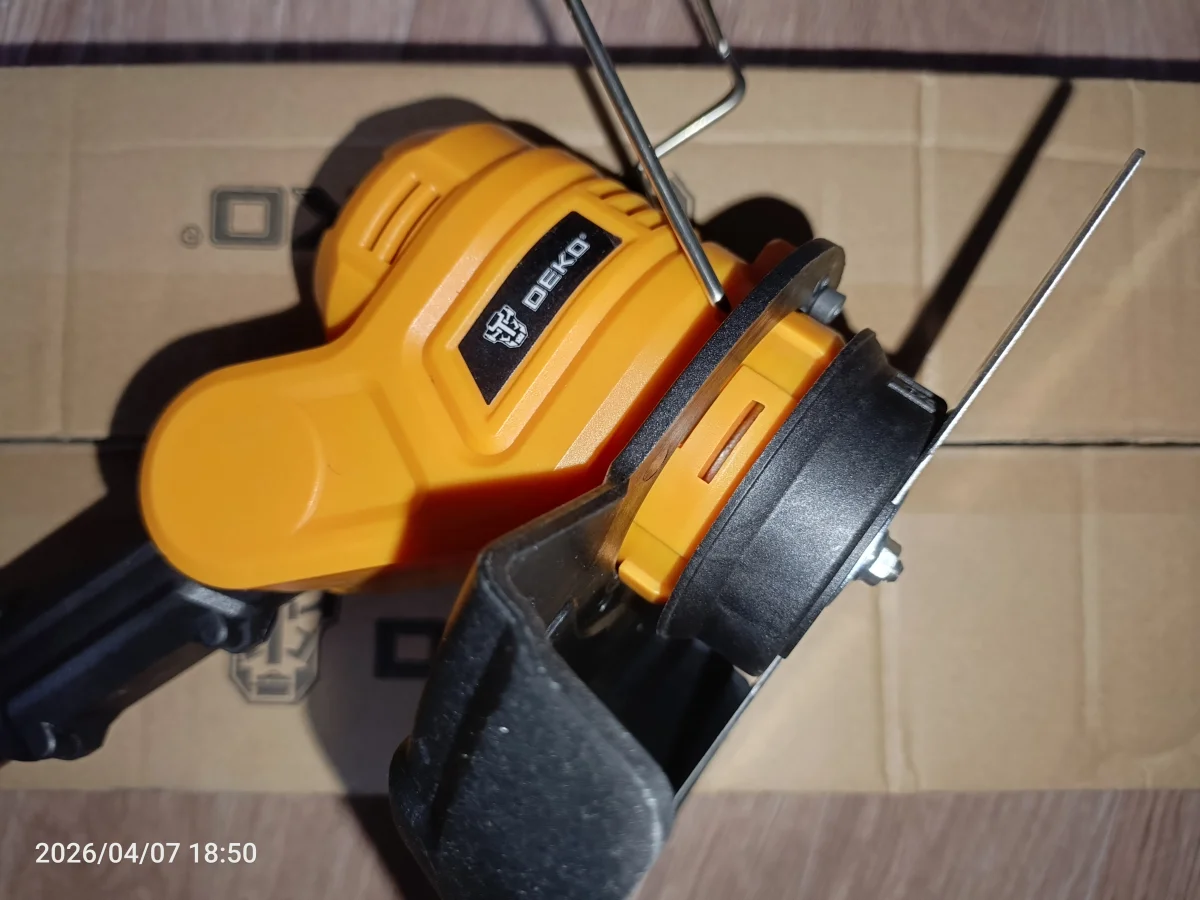

Теперь основная часть. Взял металлическую рамку из комплекта, на головке с двигателем нашёл два отверстия и надел рамку, вставив концы в отверстия. Вот так

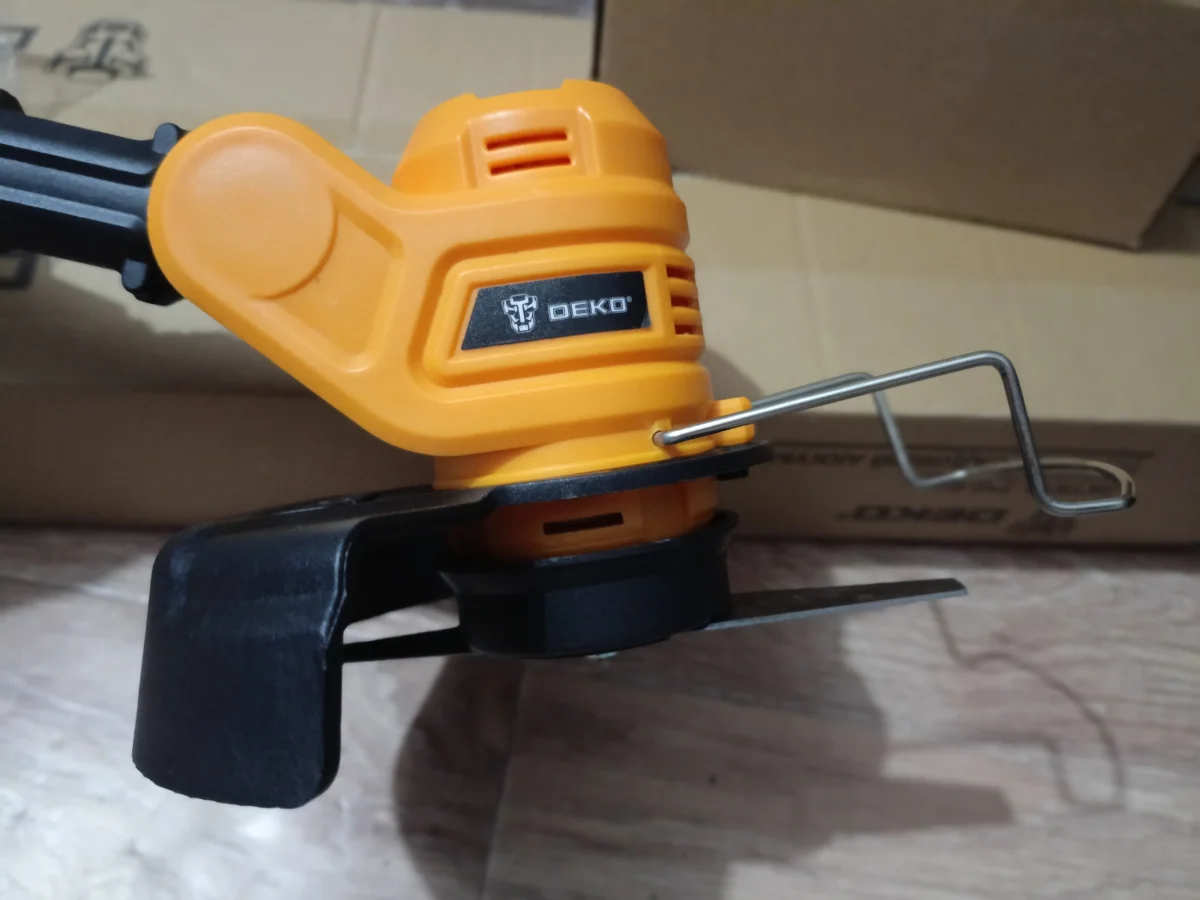

Вот так должно получиться. Рамка смотрит вперёд. Когда косишь рядом с цветами - она служит защитой от случайного скашивания, или создаёт дистанцию если косишь рядом с камнем, железом. Когда не нужна, ее можно поднять.

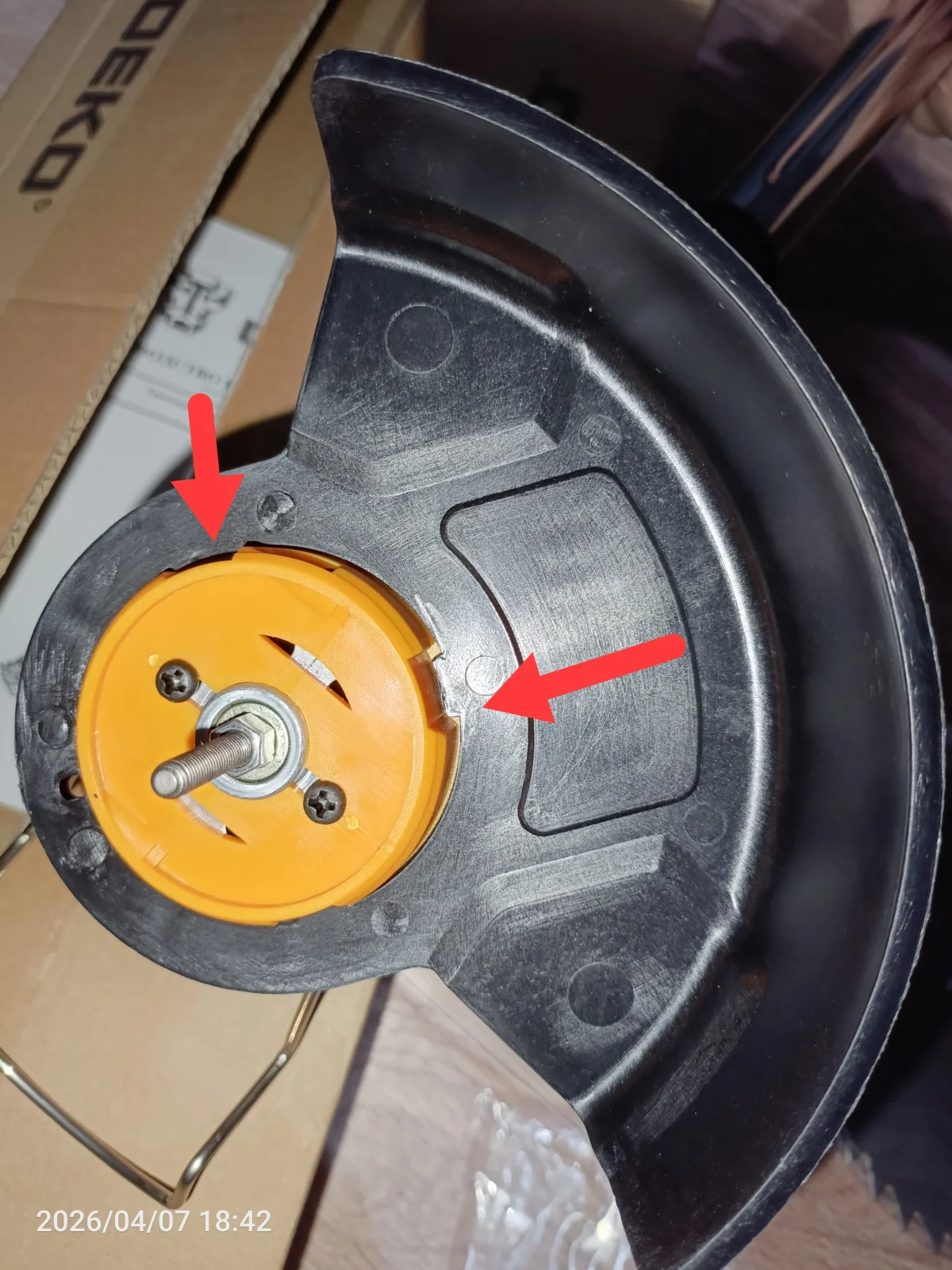

Надел на моторный блок пластмассовый фартук. Сначала просунул его в совместимые пазы, чтобы он смотрел в сторону штанги с небольшим углом по часовой стрелке

И потом повернул на 90 градусов против часовой, чтобы бы штанга получалась прямо по центру этого защитного экрана

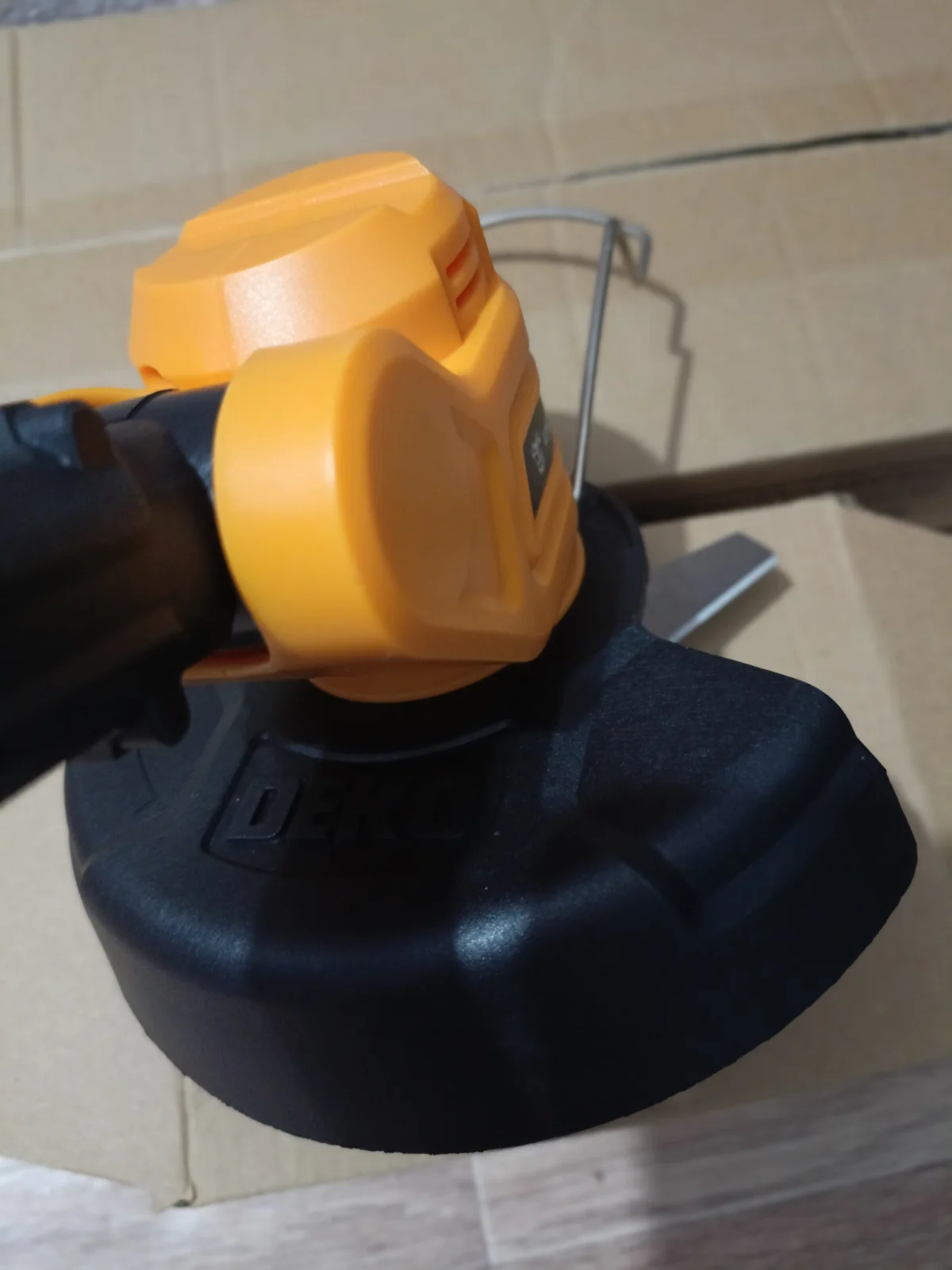

Должно получиться так. Когда держу триммер впереди себя, этот экран повернут ко мне и защищает от летящей в мою сторону травы и мусора

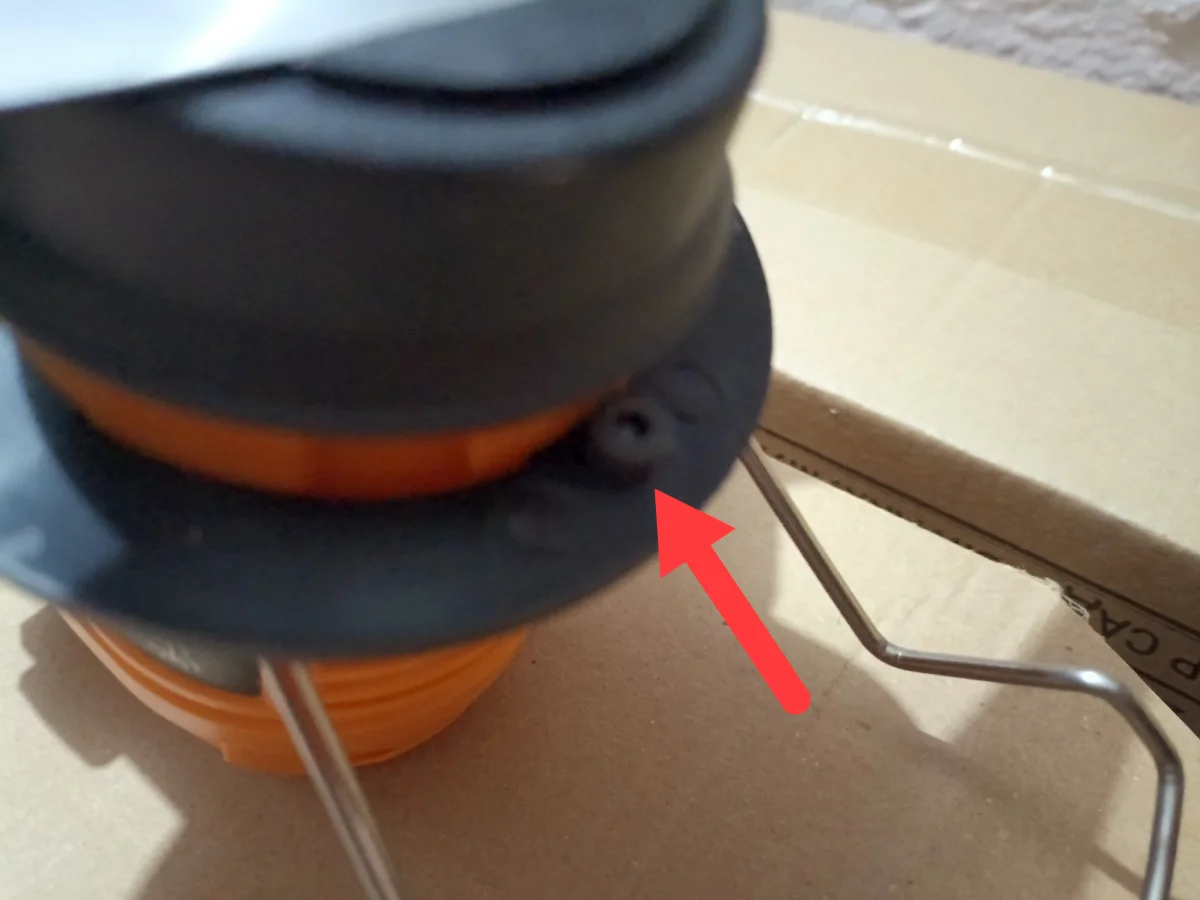

Зафиксировал защитный экран с помощью небольшого болтика из комплекта. Для него в комплекте так же имеется специальнуй ключ. В моторном блоке для него есть отверстие.

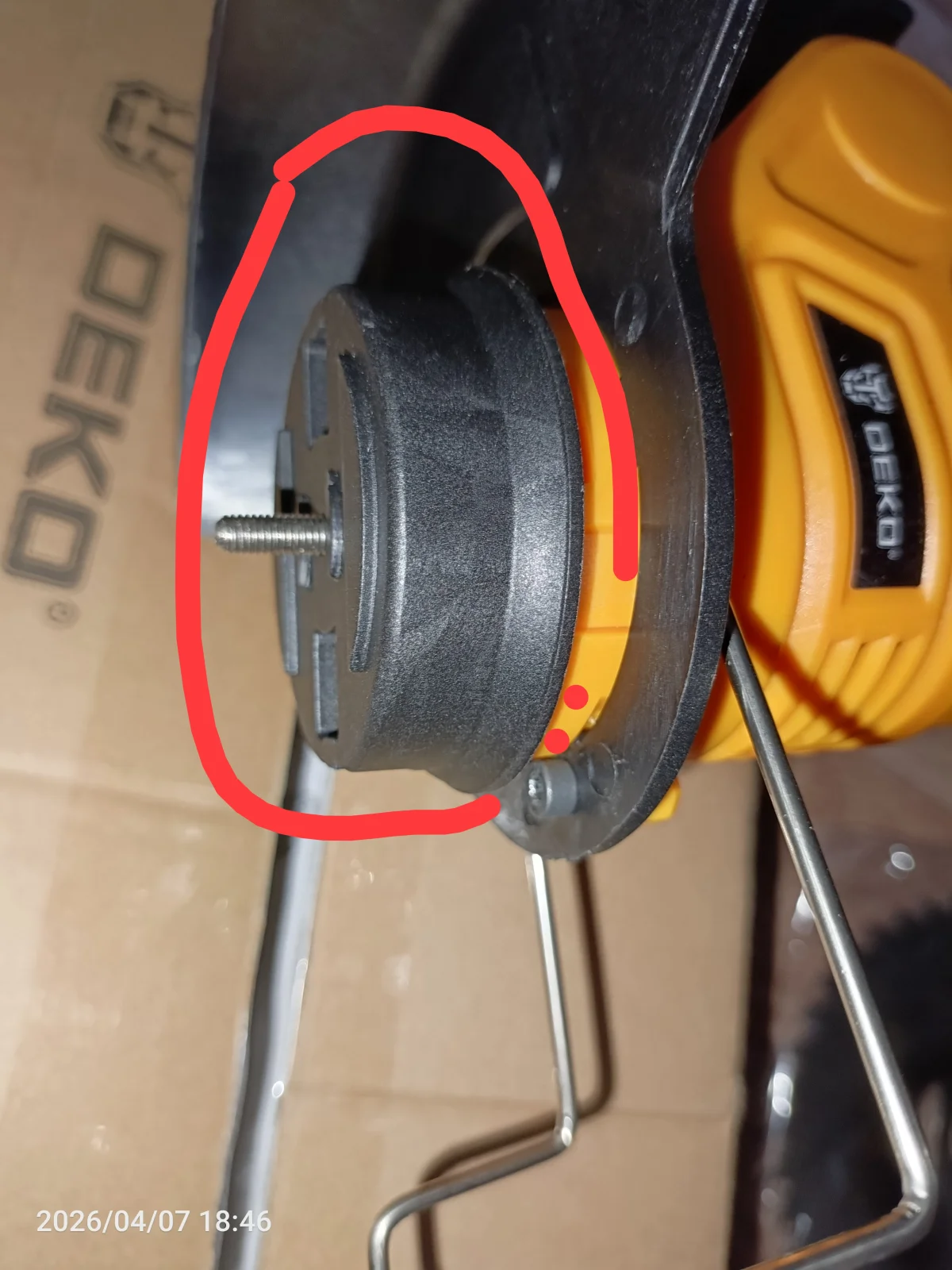

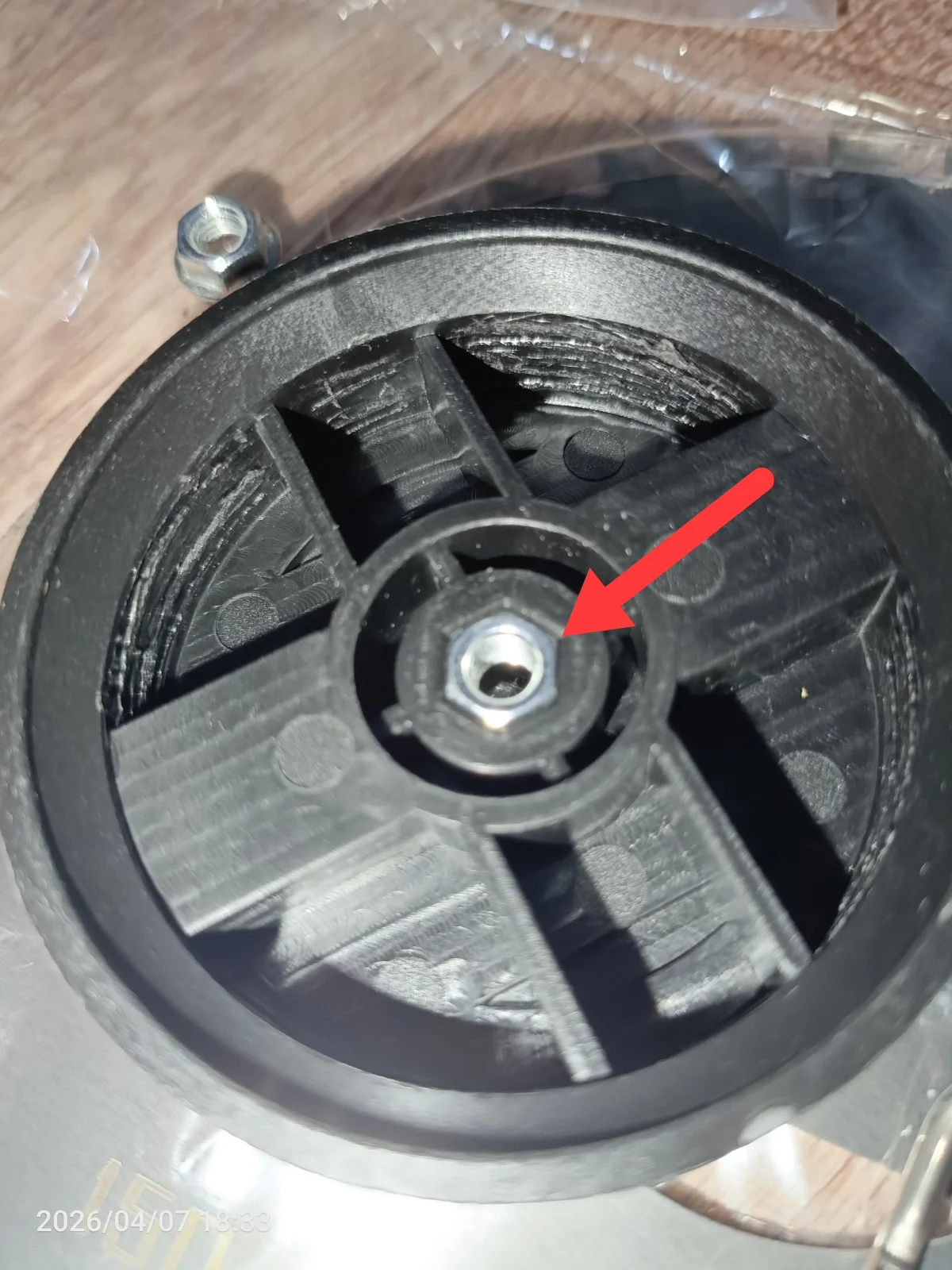

Взял такую круглую крышку из комплекта, положил в центре, в совместимое отверстие гайку. В комплекте их две. Сюда ту, что без внешнего выступа - юбки - обычная гайка.

Надел крышку на резьбовой стержень, который выходит из двигателя и закрутил до конца резьбы. Гайкой в сторону моторчика. Впритык к моторному блоку прижиматься не должно, просто продел до конца, сколько позволяет резьба.
